GDZK阻旋式料位开关

GDZK系列阻旋式料位开关,适用于各种敞口容器内料位的控制,仪表采用特殊油封设计,具有双层防尘,并有进口离合器装置保护马达,工作可靠,使用维护方便,广泛用于水泥、化工、食品、采矿、塑料、陶瓷等工业行业,工作原理,阻旋式料位开关的叶片利用传动轴与离合器相接,在未接触物料时,马达保持正常的运转,当叶片接触到料位时,叶片受到阻止,马达停止转动,仪表给出信号。
产品详情

GDZK系列阻旋式料位开关适用于各种敞口容器内料位的控制,仪表采用特殊油封设计,具有双层防尘,并有进口离合器装置保护马达,工作可靠,使用维护方便,广泛用于水泥、化工、食品、采矿、塑料、陶瓷等工业行业, 接触物料后,马达会停止转动,同时输出一组无源触点信号 。是一种较理想的简易料位控制仪表


1、工作原理

阻旋式料位开关的叶片利用传动轴与离合器相接,在未接触物料时,马达保持正常的运转,当叶

接触到料位时,叶片受到阻止,马达停止转动,仪表给出信号。


2、主要技术参数

供电电源:220VAC

消耗功率:3W

工作温度:普通型:60℃;高温型:≤200

工作压力:常压

触点容量:250VAC,5A SPDT

   速:1R.P.M.

   力:0.51.0kg/cm

电气接口M20×1.5

防爆等级:EXdIIBT4

防护等级:IP65

过程连接:法兰DN80 以上,

法兰标准(如GBJB/THGJANSIDIN 等)请用户在订货时注明

开关长度:902000mm

接液材质:不锈钢

接线盒材质:铝合金

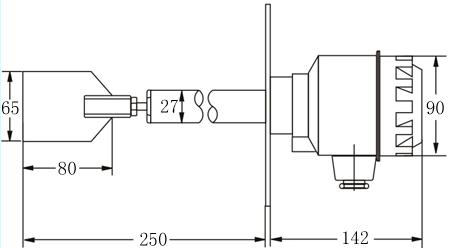

3、尺寸图及接线图







GDZK-01水平安装,

G1螺纹安装或法兰安装,


GDZK-02水平或垂直安装,法兰安装

插入深度可定制

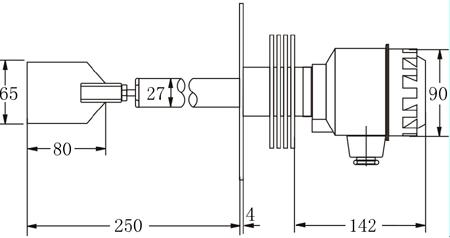

GDZK-03高温型,水平或垂直安装,法兰安装,插入深度可定制


4、选型表

GDZK-

选型代码



1

叶片旋转式

传感器形式

2

叶片摆动式


A

220V AC

供电电源


B

24V DC



1

T≤100℃

过程温度


2

T≤150℃


3

T≤300℃



1

G1½螺纹

过程连接


2

G1½螺纹配Φ58mm焊接保护管


3

DN80法兰


4

DN100法兰



A

顶装式

安装方式


B

侧装式



P

普通型

安全类型



D

隔爆型




A

硬杆

测量杆形式




B

软轴钢缆




C

长度可调




-XXXX

插入长度(mm)

GDZK-

1

A

1

1

0

P

 A

-200

订货代码
