1、产品简介

GDMSC音叉物位开关是一种振动式的【液体】限位开关，其几乎适用于所有的液体介质，同时也可用于测量能自由流动的中等密度的固体粉末或颗粒。

GDMSG振棒式料位开关是【固体粉末和颗粒】物料最佳限位开关；其振动式传感器表面光滑，无边缘和尖角，能防止固料堵塞或卡住，极易清洁，不受介质特性影响、不会夹料、灵敏度高、不需要调校；

振动式限位开关无活动部件，无需维护和调整，使用简单方便，稳定可靠；广泛应用在冶金、建材、化工、轻工、粮食等行业的物料限位控制。

2、主要技术指标

供电电压：直流24VDC；交流220VAC，50/60Hz

工作温度：标准型 -40～80℃；

高温型 -40～150℃

工作压力：-0.1～5MPa

功    耗：直流供电时0.25W (24VDV)

交流供电时：1.5W（220V 时）

介质密度：≥0.7g/cm³

液体粘度：≤10000mm²/s

输出方式：继电器（220VAC/ 3A）

电气接口：M20×1.5、1/2”NPT

防爆等级：ExdIIBT4

防护等级：IP65/IP68

过程连接：G1½A螺纹、法兰等

传感器长度：音叉物位开关130～2000mm，振棒式料位开关210～1000mm

接液材质：304、316

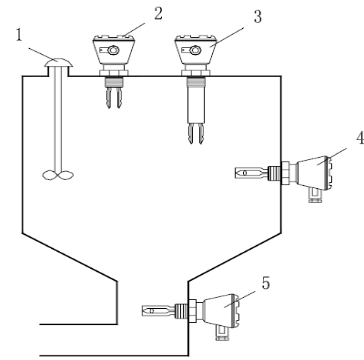

3、安装示意图

1.搅拌机

2.上限位

3.上/下限位

4.下限位

5.安装在管道上，防止泵的无料运行

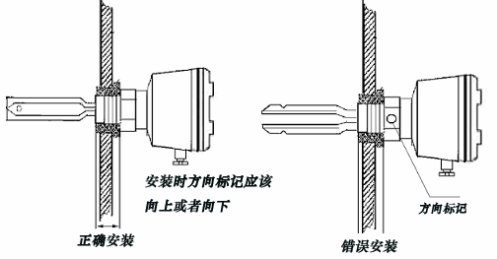

金属罐侧装安装示意

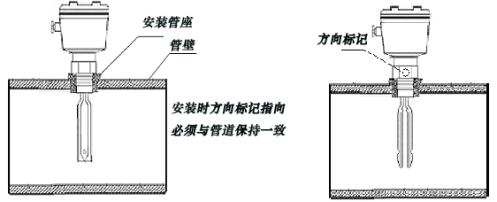

管道检测安装示意：

图1正确                                      图2错误

注意事项：

A  安装传感器时，将其插入罐体，用扳手卡住传感器螺纹上部的六方形拧紧即可，注意不要用手拧动仪表壳体，因为在拧紧的过程中会造成壳体与探杆间发生转动。在出厂时壳体内部的电子单元与传感器的连接电缆已接好，用力拧壳会使内部的连接电缆拉断。

B  安装施工时注意叉体不要受到强烈冲击，以免损坏压电晶体。

C  仪表传感器应尽量避开物料的冲击，水平安装时，叉体的两个平行叉板应取与地面垂直方式（此时叉体方向标记冲上或者冲下），以保证物料能容易地从叉板之间流出。

4、电气连接

4.1检查电源接线：

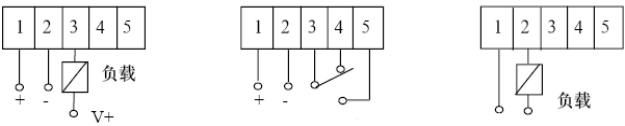

所有电源接线均接至电子单元顶部的端子板上。端子接线图

图1GDMSC/G-0                        图2GDMSC/G-1                           图3GDMSC/G-2

4.2高低位报警选择：

高位报警：当物料淹没传感器中心端时（或仪表出现故障时），发出高位报警信号（跳块位置如图1所示）。

低位报警：当物料低于传感器中心端时（或仪表出现故障时），发出低位报警信号（跳块位置如图2所示）。

图1.高位报警                    图2.低位报警

l 高低位报警可通过电子单元上的跳块进行切换；

l 跳块在右侧时为高位报警

l 跳块在左侧时为低位报警

l 出厂时未特别声明的默认设为高位报警

4.3继电器的接线

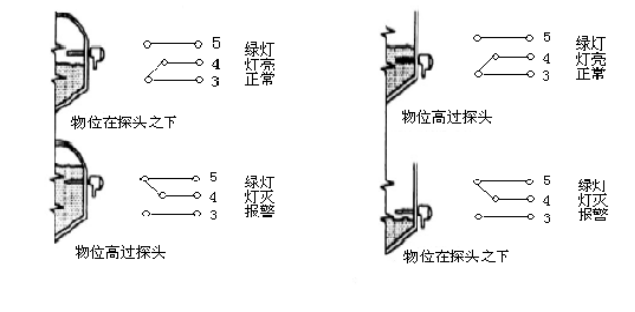

每台仪表带有一组继电器触点（SPDT）单刀双掷，继电器仅作为一个开关，不能直接带动报警器或其他较大功率设备动作。所有控制信号均由电子单元顶部的端子排输出。绿灯亮时表明继电器工作正常（未报警，如图3所示），灯灭时继电器处于报警状态（在断电或仪表出现故障时，继电器也处于报警状态，如图4所示）。

图3.高位报警                           图4.低位报警

5、产品调试

5.1、打开外壳上盖内有：接线端子、拨动开关、发光二极管LED，灵敏度调节钮。

5.2、灵敏度调节：顺时针旋转，灵敏度降低；逆时针旋转，灵敏度增高；通常出厂时已标定完毕无需调校；对于高粘度液体介质，一般应调低灵敏度。

5.3、测试：默认高位报警时，接通音叉式物位开关的电源，状态指示灯亮时将其传感器后垂直插入介质中，插入深度应大于25mm，此时输出指示灯点灭（注意此时应避免除被测介质外的一切物体接触传感器）；再将音叉提起离开水面，输出指示灯变亮，说明仪表工作正常

6、振动式限位开关-选型表
